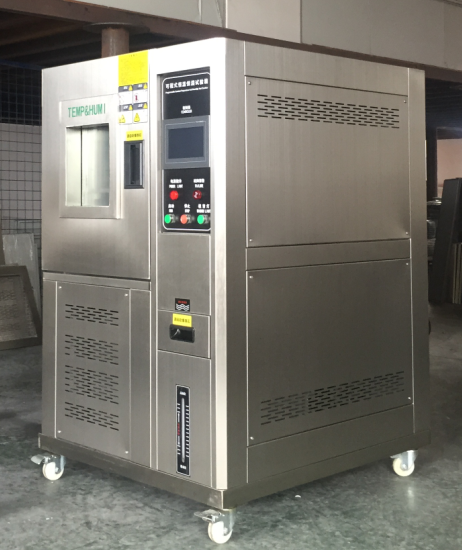

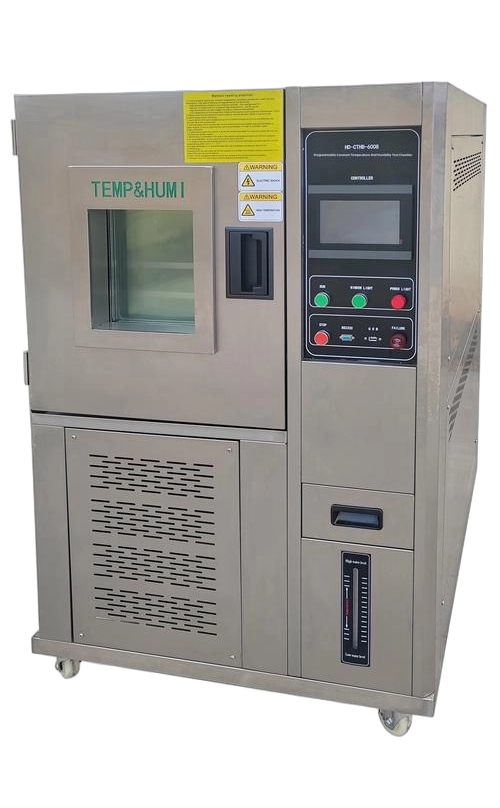

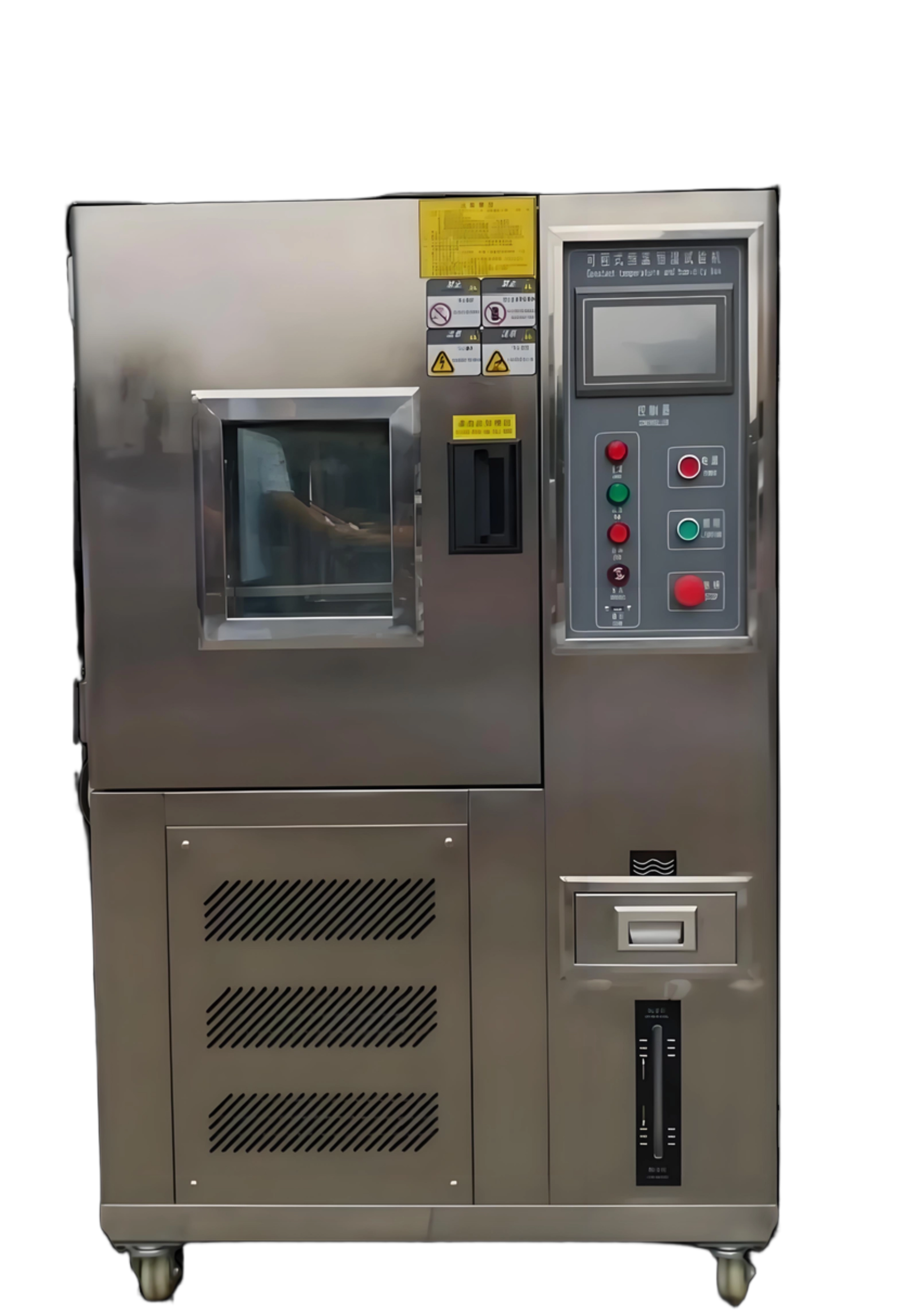

1. 产品名称 产品型号 | 可程式恒温恒湿试验箱 QC-HT150L |
2. 试样限制 | 本试验设备禁止： 易燃、易爆、易挥发性物质试样的试验或储存 腐蚀性物质试样的试验或储存 生物试样的试验或储存 强电磁发射源试样的试验或储存 放射性物质试样的试验或储存 剧毒物质试样的试验或储存 试验或储存过程中可能产生易燃、爆炸、挥发、剧毒、腐蚀及放射性物质的试样的试验或储存 |
3. 容积、尺寸和重量， | |
3.1. 标称内容积 | 150L |
3.2. 内箱尺寸 | 宽500mm × 深500mm × 高600mm |
3.3. 外型尺寸约 | 宽1150mm × 深1120mm × 高1600mm |
3.4. 重 量 | 210KG |
3.5. 电 源 | 220V 5KW |
4. 性能 | |
4.1. 测试环境条件 | 环境温度为+5~+28℃、相对湿度≤85%、试验箱内无试样条件下 |
4.2. 测试方法
| GB/T 5170.2-2008 温度试验设备 GB/T 5170.5-2008 湿热试验设备 |
4.3. 温度范围 | -40℃～+150℃ |
4.4. 湿度范围 | 20%---98% 湿度 温度（25至85度可做湿度） |
4.5. 温度波动度 | ≤0.5℃（注：如按GB/T5170.2-1996表示，波动度为≤±0.25℃） |
4.6. 温度偏差 | ±2℃ |
4.7. 温度均匀度 | 小于等于±2℃ |
4.8. 升温时间 | 3℃/min（平均升温速率） |
4.9. 降温时间 | 1℃/min（平均降温速率） |
（仅湿热型） | （20～98）%RH（参照温湿度可控制范围图，无有源湿、热负载） |
4.11. （仅湿热型） | ±2.0%RH恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |
4.12. 满足试验方法
| GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法Bb GJB150.4-1986 低温试验 GJB150.3-1986 高温试验 |
GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法Cab GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db GJB150.9-1986 湿热试验（图1、图2） （每立方米负载不大于35kg/m3钢的热容量，湿热试验时无有源湿、热负载） | |
5. 结构特征 | |

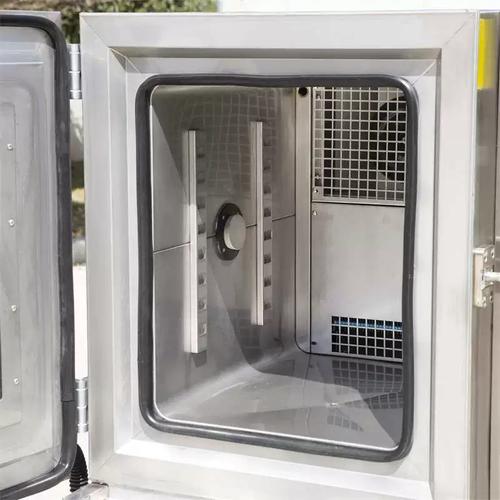

5.1. 保温围护结构
| 1.外壁材料：优质沙面不锈钢板 2.内壁材料：优质镜面不锈钢板 （密封条可耐高低温范围-100度----+300度，寿命10年） 3.箱体保温材料：硬质聚氨酯泡沫+玻璃纤维 |
5.2. 空气调节通道A
| 1. 采多翼离心式循坏风扇，加强轴心加耐高低温之旋转叶片铝合金制成，以达强制对流。 2. FLOW THROW送风方式；水平扩散垂直热交换弧形循环。 3. 可调式侧吹出风口及护纲回风口。恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |
5.3. 试验箱标准配置
| 1.观察窗：透明电热膜中空钢化玻璃1个（位于门上） 2.引线孔：φ50mm 1个（位于箱体左侧） 3.门上备室内照明灯(高效长寿节能灯) 4.移动脚轮：4个 5.样品架：不锈钢样品架1层，挂钩4个，承重(均布):25kg/层 （箱内样品累计总承载不超过：100kg）恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱
|
5.4. 门 | 单开铰链门（面对箱体时，左铰链，右把手），配观察窗、照明灯、窗框/门框防凝露电热装置 |
5.5. 控制面板 | 控制器显示屏、电源开关及状态指示灯恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |
5.6. 机械室
| 制冷机组、接水盘、排水孔 冷凝风机、冷凝器进风口、补给水箱 |
5.7. 配电控制柜 | IO板、机床变压器、镇流器、中间继电器、时间继电器、固态继电器、交流接触器、热继电器、保险丝、空气开关 |
5.8. 加热器 | 1.镍铬合金电热丝式加热器 2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） |
（仅湿热型）
| 1.不锈钢铠装加热器 2.加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） 3.水位控制装置，加热器防干烧装置，沉淀物收集装置，液位观察窗 4.加湿器功率：2.5KW |
（仅湿热型） | 1.补给水箱50L，含高低水位指示，可拆卸清洗 2.高效电磁挤压水泵，可连续运转5000H 4.高低温双水位电子液位开关，可防止误动作 5.缺水空焚超温保护+超低水位保护+供水超时，确保设备安全运行 |
5.11. 电源线孔及排水孔 | 位于箱体背面 |
6. 制冷系统 | |
6.1. 制冷压缩机 | 全封闭低噪音转子式压缩机 |
6.2. 蒸发器 | 翅片管式换热器（兼做除湿器） |
6.3. 冷凝器 | 风冷式：翅片管式换热器。 |
6.4. 节流装置 | 膨胀阀+毛细管 |
（复叠式制冷系统采用） | 不锈钢钎焊板式换热器 |
6.6. 制冷机控制方式 | 1.控制系统根据试验条件自动调节制冷机运行最佳节能工况 2.蒸发器制冷量由控制系统驱动电磁阀切换 3.压缩机回气冷却回路 |
6.7. 制冷剂 | R404a/R23（臭氧耗损指数均为0，R23为复叠式制冷系统采用） |
7. 电气控制系统 | |

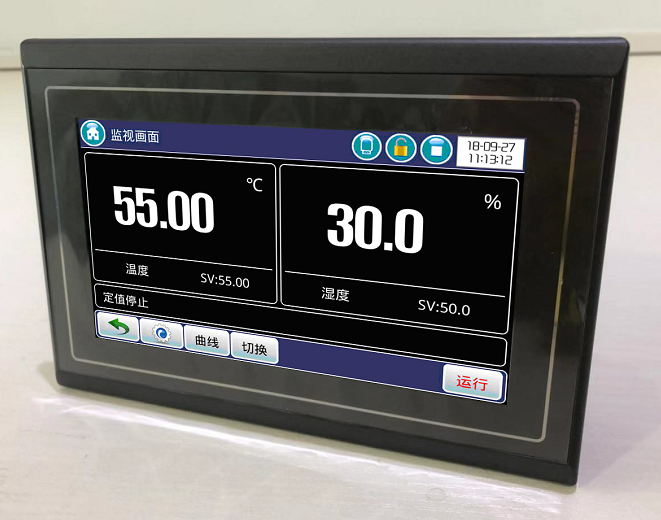

7.1. 控制器型号 | TEMI880 |
显示器 | TEMI880 |
运行方式 | 程序方式、定值方式 |
设定方式 | TEMI880中英文菜单（可自由选择），触摸屏方式输入 |
程序容量 | TEMI880（触摸式） 1.程序：最大10组 2.段数：最大120段 3.循环数：最大可无限循环 |
设定范围 | 温度：根据设备的温度工作范围调整 |
分辨率 | 温度：0.1℃；时间：1min; 湿度：0.1％RH(温湿度试验设备) |
输入 | PT100白金热电阻 |
控制方式 | 1.抗积分饱和PID 2.BTC平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制 (温度试验设备) 3.BTHC平衡调温调湿控制方式+DCC智能冷量控制+DEC智能电气控制(温湿度试验设备) |
曲线记录功能 | 具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为180天(当采样周期为60S时) |
附属功能 | 1.故障报警及原因、处理提示功能 2.断电保护功能 3.上下限温度保护功能 4.日历定时功能(自动启动及自动停止运行) 5.自诊断功能。 |
7.2. 温湿度测量 | 温度：PT100白金热电阻 湿度：干湿球温度计法（仅湿热型） |
水泵提升 | |
正面抽屉式水箱 | |
50L（手提式） | |
电阻率≥500Ω·m | |
9. 安全保护装置 | |
9.1. 制冷系统 | 1.压缩机过热 2.压缩机过流 3.压缩机超压 4.冷凝风机过热 |
（仅湿热型） | 1.加湿热管干烧 2.水位异常 3.供水超时 |
9.3. 试验箱 | 1.可调式超温 2.空气调节通道极限超温 3.风机电机过热 |
9.4. 其它 | 1.总电源相序和缺相保护（三相式电源适用） 2.过载及短路保护 3.箱体多次开门造成制冷系统故障报警保护 |
10. 其他配置 | |
10.1. 电源线缆 | 220V 5KW |
10.2. 总电源开关 | NFB断路器 |
11. 运输 | 试验箱为整体式，整体运输 |
12. 使用条件 | 由用户保证下列各项条件 |
12.1. 安装场地 | 1.地面平整，通风良好 2.设备周围无强烈振动 3.设备周围无强电磁场影响 4.设备周围无易燃、易爆、腐蚀性物质和粉尘 5.设备周围留有适当的使用及维护空间，如下图所示： |
A：不小于60cm B：不小于120cm C：不小于60cm D: 不小于120cm | |
12.2. 环境条件 | 1.温度：5℃～35℃ 2.相对湿度：≤85% 3.气压：86kPa～106kPa |
（仅限配纯水机的湿热型设备） | 流量≥200kg/h，压力0.1MPa～0.25MPa 自来水符合GB 5749-1985 生活饮用水卫生标准 注：纯水机备DN15内螺纹接头 |
（三）配置清单
恒温恒湿配置表 | |||
序号 | 名称 | 产地品牌 | 备注 |
1 | 控制器 | TEMI880 | |
3 | 固态继电器 | 台湾阳明 | |
4 | 中间继电器 | 日本欧姆龙 | |
5 | 时间继电器 | 日本欧姆龙 | |
7 | 超温保护 | 日本RKC超温保护 | |
9 | 温湿度传感器 | 台湾PT-100 | |
10 | 照明灯 | 德国欧司朗 | |
15 | 按钮开关 | 中国超能 | |
16 | 加热器（加温和加湿） | 台湾隆星 | |
17 | 循环风机 | 台湾雨田 | |
18 | 风轮 | 台湾尚昱 | |
19 | 水泵（恒温恒湿专用） | 邓元水泵 | |
21 | 纯水装置（恒温恒湿专用） | 台湾优尼克 | |
23 | 多层真空玻璃视窗 | 香港庆强 | |
24 | 高温线 | 中国成天泰 | |
25 | 电线电缆 | 中国成天泰 | |
26 | 压缩机 | 法国泰康 | |
27 | 冷凝器 | 科威力 | |
28 | 干燥过滤器 | 丹麦丹佛斯 | |
29 | 膨胀阀 | 丹麦丹佛斯 | |
29 | 电磁阀 | 日本SANHUA CNINA | |
33 | 蒸发器 | 台湾中力 | |
34 | 制冷剂 | 美国杜邦 | |
42 | 铜材杂件 | 台湾雄德 | |
