产品详情
恒温恒湿试验箱规格书
项目 | 说明 |
名称 | 恒温恒湿试验箱 |
型号 | QC-TH-S-80Z |
数量 | 1台 |
品牌 | 七彩恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |
描述用途及应用行业 | 恒温恒湿箱是以用户满意为宗旨，以产品质优耐用为目的，积累多年丰富生产制造经验，广泛吸收用户意见，经多次技术改进之优良产品。选用之零部件可靠性高，质量优良，能保证各式产品性能的可靠度、稳定度和精确度，故用户可放心使用。 应用行业： LED电子行业、光电、半导体产业、电子相关零件产业、家用电器、电子礼品、文具礼品汽车零件业及计算机相关产业等。 产品介绍： 仿真产业界零件、主要配件、半成品，如：电子零件、汽车零件、笔记本计算机等…在气候环境温湿度组合条件下(高低温操作，储存、温度循环、高温高湿、低温低湿、结露试验等)，检测产品本身的适应能力与特性是否改变及可靠度及温湿度环境测试 符合国际性规范之要求(IEC、JIS、GB、MIL…)以达到国际间量测程序一致性(含测试步骤、条件、方法)避免认知不同，并缩小量测不确定的因素范围发生。 平衡调温调湿控制系统（BTHC）,以P.I.D.方式控制SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定使用.温湿度控制精确，升降温速度快速、平稳、均匀，为使用者节约宝贵时间。 视野宽广的观测窗：长方形观测窗，采用LED排灯保持箱内明亮，且利用发热体内嵌式玻璃，无须雨刷除雾，随时保持清晰的观测试验箱内的状况。 加湿系统管路与控制电路分离：加湿系统管路与电源、控制器、电路板分离，可避免因管路漏水而影响电路，提高安全性。恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |
特点 | 完美造型设计 高质感外观 设备噪音小 操作简单 安全可靠 |
实验设备禁止事项 | 1.易燃、易爆、易挥发性物质试样进行试验或储存 2.腐蚀性物质试样进行试验或储存 3.生物试样的试验或储存 4.强电磁发射源试样的试验或储存 |
恒温恒湿试验箱执行标准与试验方法 | 1.GB10586-2006 湿热试验箱技术条件 2.GB10589-2008 低温试验箱技术条件 3.GB10592-2008 高低温试验箱技术条件 4.GB11158-2008 高温试验箱技术条件 5.GB/T2423.1-2008 试验A：低温试验方法 6.GB/T2423.2-2008 试验B：高温试验方法 7.GB/T2423.3-2006 试验Ca: 恒定湿热试验 8.GB/T2423.4-2008 试验Db：交变湿热试验方法恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |
内箱尺寸 | （宽*深*高） 400mm*400mm*500mm |
外箱尺寸约 | （宽*深*高） 930mm*950mm*1370mm |
箱内容积 | 80L |
温度范围 | -40℃ ~ +150℃ |
湿度范围 | 20～98% R•H可调 |

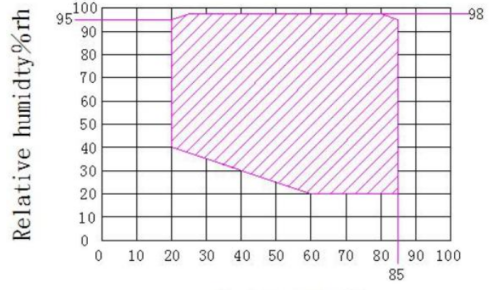

温湿度控制范围 |  |
控制稳定度 | 温度≤0.5℃；湿度 ±2% |
分布均匀度 | 温度±2.0℃； 湿度 ±3.0% |
升温速率 | 平均3℃/分，非线性空载 |
降温速率 | 平均0.7～1℃/分，非线性空载 |
温度极限 | 最高温度 +150℃；最低温度 -40℃ |
箱体结构形式简介 | 整体分为，试验室、电控柜、机仓三个组合而成：左侧上方为试验室，由保温层试验室内胆组成，向左单开门型式出入；电控柜位于右侧，面板主要由温度控制仪、开关按扭、故障保护指示灯组合而成；机仓置于试验室下方，由过滤器、电磁阀、线路部分、压缩机等配件组成。 |
外壳材质 | 喷塑处理 |
内箱材质 | SUS#304不锈钢板，耐腐蚀，易清洁，美观大方; |
保温材质 | 聚氨酯硬质发泡 |
迫紧 | 硅胶发泡迫紧1条 |
置物架 | 箱体内设有高度可调之不锈钢置物架 2个 |
加热器 | 采用台湾进口不锈钢鳍片式散热管形加热管 |
加湿器 | 分体式加湿筒设计 |
运风机 | 马达 不锈钢加长轴心 多翼式扇叶铝合金风轮 特殊可调百页送风循环系统 |
箱门 | 单门, 双层门，嵌入式无反作用平面把手 三层真空玻璃加大窗口 电热自动除雾, 内装照明灯管 |
水箱 | 内藏式水箱 1只 自动给水泵1个(自动将下层水箱的水供输到上层) 水回收装置 缺水警报装置 |
脚架 | 机身底部装设聚氨酯活动万向车轮 4个 |
冷冻系统特点 | 多段自动负载容量调整技术 压缩机 ~ 泰康压缩机 冷凝器 ~ 鳍片式附台制散热风机 蒸发器 ~ 鳍片式多段自动负载容量调整 膨胀阀 ~ 欧美进口组件 冷 媒 ~ 美国霍尼韦尔环保型冷冻雪种, 附 件 ~ 干燥剂, 油分离器, 雪种窗口等………恒温恒湿试验箱,恒温恒湿箱,恒温恒湿机,恒温恒湿试验机,恒温恒湿测试箱,高低温恒温恒湿试验箱,可程式恒温恒湿试验箱,步入式恒温恒湿试验箱,小型恒温恒湿试验箱,实验室恒温恒湿箱,环境试验箱,,湿度循环试验箱,湿热试验箱,可靠性试验箱,电子元器件测试,电池可靠性测试,材料老化测试,食品稳定性测试,药品稳定性试验箱,光伏组件测试,汽车零部件测试,可程式恒温恒湿试验箱,触摸屏恒温恒湿试验箱 |

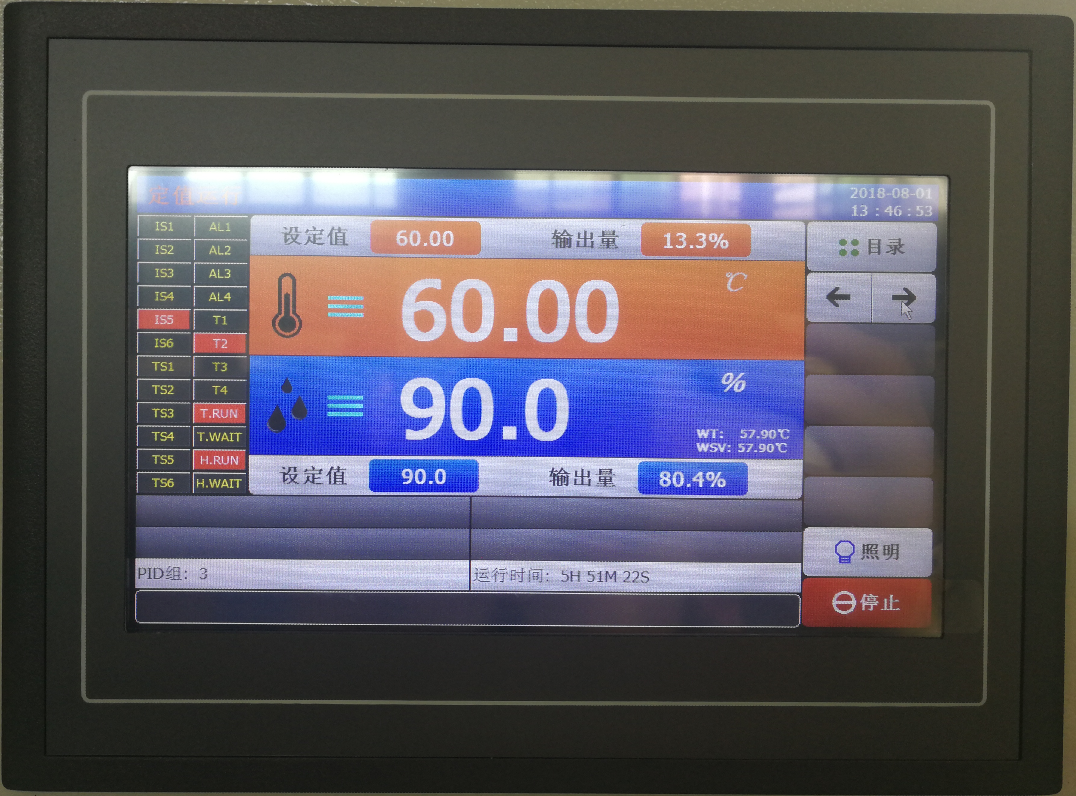

控制器图片 |  |
控制方式 | 平衡调温调湿控制系统(BTHC)，以P.I.D.方式控制SSR，使系统之加热加湿量等于热湿损耗量，故能长期稳定的使用。 |
控制器特点 | 可程式控制器 液晶、彩屏显示 触控式莹幕直接按键型 温湿度同时可程控器 中英文显示 7寸真彩大屏 高对比附可调背光功能之大型LCD液晶显示控制器。 |
控制器规格 | 精度:温度±0.5℃、湿度±2%R.H 分辨率:0.01℃ 0.1%R.H 具有上下限待机及警报功能 温湿度入力信号选择PT 100Ω×2（干球及湿球） 9组P.I.D控制参数设定,P.I.D自动演算 干湿球自动校正 |
画面显示功能 | 采画面对谈式,无须按键输入, 屏幕直接触摸选项 温湿度设定（SV）与实际（PV）值直接显示 可显示目前执行程序号码,段次,剩余时间及循环次数 运转累计时间功能 温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能 具单独程序编辑画面,每页最少可输入5个段次温湿度及时间 中英文可任意切换。 故障提示画面显示。 屏幕可作背光调整 屏幕显示保护功能可作定时，TIMER或手动关闭设定. |
程序容量及控制功能 | 可使用的程序组:最大120个PATTEN 可使用的记忆容量:共1200 SEGMENTS 可重复执行命令:每一个命令可达999次 程序之制作采对谈式,具有编辑、清除、插入等功能 SEGMENTS时间设定0～99Hour59Min 具有断电程序记忆,复电后自动启动并接续执行程序功能 程序执行时可实时显示图形曲线 具有预约启动及关机功能 具有日期,时间调整功能 按键及画面锁定（LOCK）功能 |
冷凝器 | 鳍片式附台制散热风机 |
蒸发器 | 鳍片式多段自动负载容量调整 |
膨胀阀 | 欧美进口组件 |
冷媒 | 环保型冷冻雪种（美国霍尼韦尔环保冷媒R404A） |
特点 | 采用多段自动负载容量调整技术 |
制冷辅助件 | 干燥剂, 油分离器, 雪种窗口等……… |
水质 | 添加纯净水或蒸馏水（自来水会有污垢，容易堵塞管道，影响产品测试） |
保护装置 | 1.过零点闸流体功率控制器 |
2.加热空焚保护开关 | |
3.压缩机超压保护开关 | |
4.压缩机过载过流保护开关 | |
5.缺相保护开关 | |
6.无熔丝过载保护器 | |
7.水箱缺水保护开关 | |
8.加热加湿快速保险 | |

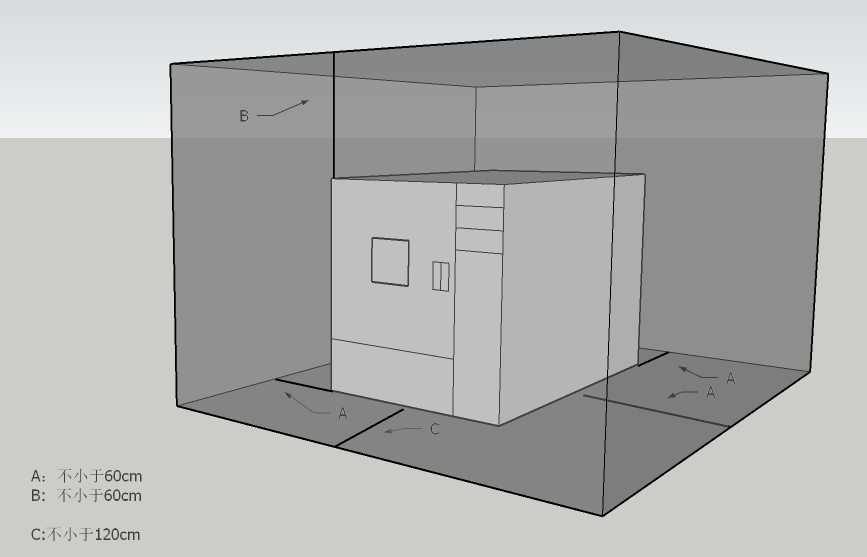

安装场地 | 1、地面平整，符合GB50209-2002规范：平整度≤5mm/2m 2、通风良好，设备周围无强烈振动 3、设备周围无强电磁场影响 4、设备周围无易燃、易爆、腐蚀性物质和粉尘 5、设备周围无阳光直接照射 6、设备周围预留适当的使用及维护空间，如下图所示：  |
使用电压 | 220V±10% 50HZ |
使用功率(约) | 4.5KW |
允许使用环境 | 0 ~ 30℃ |
性能保证环境 | 5 ~ 25℃ |
螺纹盖 | 机身左侧 Ø50mm 测试孔连螺纹盖 1套 |
不织布 | 标准测试用不织布 1包 |
规格书 | 订货时提供一份 |
说明书 | 设备说明书一份 |
